XSA1000P-TG Series Spectrum Analyzer
plus -163 dBm vist gennemsnitsstøjniveau (DANL)
plus Flere grænseflader: USB-vært, USB-enhed, LAN, øretelefongrænseflade, HDMI
plus 10.4-tommer multi-touch-skærm EMI-filter og kvasi-peak detektorsæt
XSA1000P-TG Series Spectrum Analyzer
plus Frekvensområde 9kHz - 7.5GHz
plus -163 dBm vist gennemsnitsstøjniveau (DANL)
plus fasestøj -106 dBc/Hz @1GHz og offset ved 10 kHz
plus total amplitude nøjagtighed<0.7 dB
plus 1 Hz minimum opløsning båndbredde (RBW)
plus EMI pre-compliance testkit, valgfri EMC test software
plus vandfaldsplotgrafik, modulationssignalkvalitetsanalyse, lyddemodulation osv. flere generelle og udvidede testfunktioner.
plus tandard bestået/ikke bestået test på stedet og alarmfunktion
plus Adopter helt digital mellemfrekvensteknologi
plus Flere grænseflader: USB-vært, USB-enhed, LAN, øretelefongrænseflade, HDMI
plus 10.4-tommer multi-touch-skærmEMI-filter og kvasi-peak detektorsæt
1.1Hz minimum opløsningsbåndbredde (RBW), der effektivt skelner det nærliggende signal
2.Quick capture funktion
Bil rernote nøgler, TPMS dæktryk moduler og små trådløse moduler bruger normalt ASKFSK mnodulation.XSA800 kan fuldføre indfangningen af ASK/FSK signaler og direkte opnå dens centerfrekvens, effekt og offset parametre.
3. Fremragende lille signal måling kapacitet
-163 dBm DANL (Displayed Average Noise Level),kan observere svagere små signaler

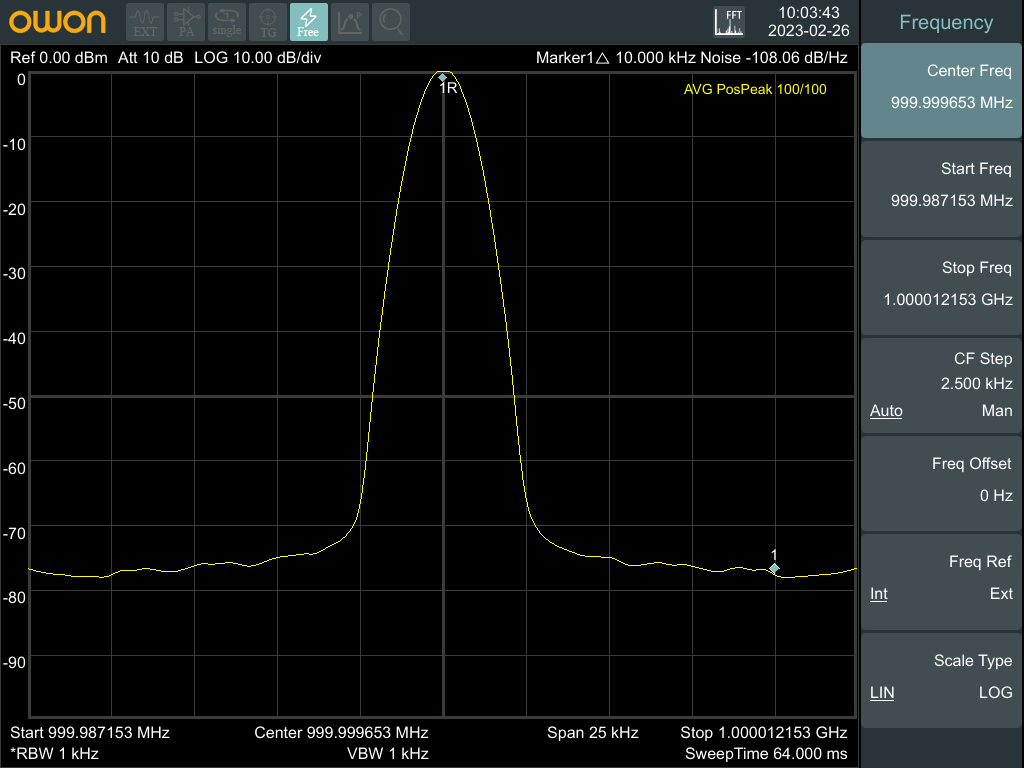

4.Mere nøjagtige støjsvage målinger
Fasestøj < -106 dBc/Hz @1GHz ved 10 kHz offset
5.Bestået/Ikke bestået funktion
Afgør hurtigt, om testresultaterne består
6.Vandfald plot grafik
Se adfærden for varierende signalparametre over tid, spor frekvens- og effektadfærd over tiden, især intermitterende signaler.
Brugeren kan bruge vandfaldsplotgrafik til at analysere stabiliteten af et signal over tid eller til at identificere intermitterende interferenssignaler i kommunikationssystemer.
7.Tilbyder EMC-testfunktion (kræver valgfri software)
Indbygget mere end 200 almindelige EMC-teststandarder og regulativskabeloner. Brugeren vælger den tilsvarende skabelon, og softwaren indstiller automatisk spektrumanalysatoren og registrerer testdataene. Dataene og reglerne kan sammenlignes på samme skærm. Brugere kan også tilpasse reglerne til sammenlignende analyse.
8.Giver EML pre-compliance test funktion
Udstyret med EMl-filter (6dB) og kvasi-peak-detektor som standard, er det mere nøjagtigt til EMl pre-test-diagnose, og komplet test- og produktionsrapport kan udfyldes ved at bruge understøttende software.
9.Giver flere udvidede funktionstilstande
Standard modulationssignalkvalitetsanalyse, lyddemodulation, feltstyrkemåling, kanalens måling og frekvenstæller osv. flere generelle og udvidede testfunktioner.
modulationssignalkvalitetsanalyse
lyddemodulation
kanalmåling
frekvenstæller
Siden 1990 træder Lilliput ind i elektronikproduktindustrien, dens første produktserie er mini-farve LCD.
Ejet af Lilliput, OWON SmartTest produktlinje er blevet skabt for at "opfylde dine behov" inden for test- og måleudstyrsfeltet.
Gennem 2 årtiers indsats vokser Lilliput gradvist til at være et koncernselskab, der dækker 3 produktlinjer - mini-farve-LCD, test- og måleudstyr og energistyringssystem til hjemmet.
OWON-produkt kan findes i Asien, Nordamerika, Europa, Sydamerika, Oceanien og Afrika med globale partnere etableret i mere end 80 lande/regioner.
Lilliput (OWON) sparer ingen anstrengelser for at være en af de bedste producenter af originalt udstyr til test og måleudstyr i det verdensomspændende sortiment.
| Frekvensspecifikation | ||
|---|---|---|
| Model | XSA1015TG | XSA1036TG |
| Frekvens | ||
| Rækkevidde | 9kHz-1,5 GHz | 9kHz - 3,6 GHz |
| Løsning | 1 Hz | |
| Frekvensspænd | ||
| Rækkevidde | 0 Hz, 100 Hz til enhedens maksimale frekvens | |
| Nøjagtighed | ± span /（swept points -1） | |
| Intern reference | ||
| Referencefrekvens | 10,000000 MHz | |
| Temperaturstabilitet | <2.5ppm （15℃ to 35℃） | |
| Aldringshastighed | <1ppm/year | |
| Båndbredde | ||
| Opløsningsbåndbredde (-3 dB) | 10Hz til 500kHz (i 1 til 10 sekvenser), 1MHz, 3MHz | |
| Videobåndbredde (-3 dB) | 10Hz til 3MHz | |
| Amplitudespecifikation | |
|---|---|
| Vist gennemsnitligt støjniveau（DANL） | |
| Indgangsdæmpning 0 dB,1Hz opløsningsbåndbredde | |
| Forforstærker slukket | 1 MHz~10 MHz -130dBm（nomineret） |
| 10 MHz~1GHz -130dBm（nomineret） | |
| 1GHz~1,5 GHz -128 dBm (nomineret) | |
| Forforstærker på | 1 MHz~10 MHz -150dBm（nomineret） |
| 10 MHz~1GHz -150dBm（nomineret） | |
| 1GHz~1,5 GHz -148 dBm (nomineret) | |
| Fase støj | |
| 20 grader ~30 grader ,fc=1 GHz | |
| Fase støj | <-85 dBc/Hz @10 kHz offset |
| <-100 dBc/Hz @100 kHz offset | |
| <-110 dBc/Hz @1 MHz offset | |
| Niveauvisningsområde | |
| Log skala koordinat | 1dB ~255dB |
| Lineær skalakoordinat | 0 til referenceniveau |
| niveau enhed | dBm,dBuW,dBpW,dBmV,dBuV, W,V |
| Points | 201~1001 |
| Antal spor | 5 |
| Detektorer | Positiv-peak, negativ-peak, prøve, normal, RMS |
| Spor funktioner | Ryd skrivning, Max Hold, Min Hold, View, Blank, Gennemsnit |
| Nøjagtighed | |
| Input dæmpning skifte usikkerhed | 20 grader ~30 grader, fc=50 MHz, forforstærker slukket, 20dB RF-dæmpning, indgangssignal 0~39 dB ±0,5 dB |
| Absolut amplitudeusikkerhed | 20 grader ~30 grader, fc=50 MHz,RBW=1 kHz,VBW=1 kHz,spidsdetektor, 20 dB RF-dæmpning, Forforstærker slukket ±0,4 dB,indgangssignal= -20dBm Forforstærker Til ±0,5 dB, indgangssignal= -40dBm |
| Usikkerhed | indgangssignalområde 0dbm~-50dbm |
| ±1,5 dB | |
| VSWR | input 10 dB RF-dæmpning, 1 MHz~1,5 GHz |
| <1.5,nominal | |
| Sporingsgenerator | |
| Udgangsfrekvensområde | 100 kHz~1,5 GHz |
| Udgangseffektniveauområde | {{0}} dBm~0 dBm , |
| Udgangseffektniveau opløsning | 1DB |
| Output planhed | plus /-3 dB |
| Maksimalt sikkert omvendt niveau | Gennemsnitlig samlet effekt: 30 dBm, DC : ±50 VDC |
| Indgange og udgange | |
| Frontpanel RF-indgangsstik | 50 Ω, N-type hun |
| Frontpanel sporgeneratorudgang | 50 Ω, N-type hun |
| 10 M referenceindgang | 50 Ω, N-type hun |
| Kommunikationsport | USB-vært, USB-enhed, LAN, øretelefonport og VGA |
| Generel teknisk specifikation | |
| Skærm | TFT LCD, 10,4 tommer |
| Vægt | 5,0 kg |
| Dimension (B x H x D) | 321 x 221 x 115 (mm) |
