XDS4000-serien 350MHz/500MHz digitalt oscilloskop
+ Standard 400MB hukommelsesdybde
+ 600,000 wfms/s opdateringshastighed, let at fange usædvanlige hændelser med lav sandsynlighed

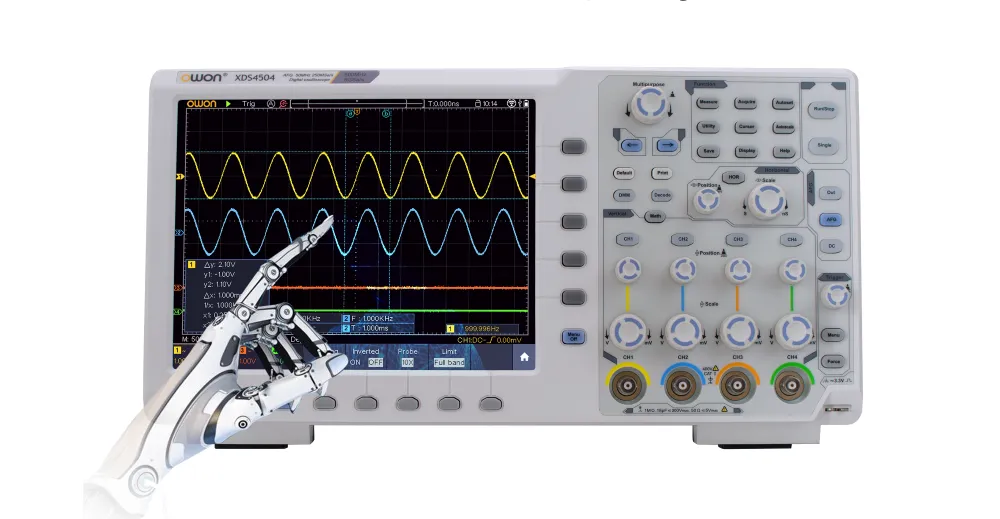

XDS4000 Series Multi-Function Touch Test Oscilloskop
Super omkostningseffektiv 7-ind i-1 integreret oscilloskop
Én enhed, alle dine behov opfyldt.
Fusion af effektivitet, bekvemmelighed og innovation i én løsning for ultimativ tilfredshed.
Oscilloskop
+ 350 MHz, 500 MHz; op til 5 GSa/s i realtid sample rate
+ 2 eller 4 analoge kanaler
+ Standard 400 Mpts hukommelsesdybde
+ Maksimal bølgeformfangsthastighed på 600,000 wfms/s
+ Standard 50MHz enkelt-kanals vilkårlig bølgeform output
+ 250 MSa/s sample rate
+ 16k vilkårlig bølgeformlængde
+ 64 foruddefinerede bølgeformer
+ Udgangsamplitude 2mVpp-20Vpp
4 ½ cifret multimeter med dataloggingsfunktion (ekstraudstyr)
+ Støttespænding, strøm, kapacitans, modstand, kontinuitet, diodetest
+ Indbygget datalogningsfunktion, kan analysere ændringstrenden af det målte objekt i lang tid
+ 6-cifret højpræcisionsfrekvenstæller
+ Støt statistikken på max. og min. værdier af frekvensen
FFT spektrum analysator
+ Standard FFT, realtidsdrift af bølgeformsdata
+ Understøtter 4 FFT-vinduer: Rektangulær, Hamming, Hanning og Black-harris
+ Maks. frekvensområde: oscilloskop analog båndbredde
Protokolanalyse (valgfri)
Understøtter IIC, SPI, RS232/UART, CAN seriel bus dekodningsfunktion
Frekvenskarakteristisk kurve
XDS4000-serien kan generere sweep-signalet for det specificerede område ved at styre det indbyggede signalgeneratormodul og udsende signalet til switch-strømforsyningen for at udføre sløjfeanalysetest. Bode-plottet genereret fra testen kan vise forstærknings- og fasevariationerne af systemet under forskellige frekvenser, hvilket gør det muligt for ingeniører at få et klart overblik over data fra bode-plottet. Ved at analysere fasemargin (PM) og gain margin (GM) kan de vurdere, om systemet er stabilt.
Hvorfor vælge os?
Ud over de utrolige 7-i-1-funktioner tilbyder vi uimodståelige grunde, der får dig til at vende tilbage efter mere. Oplev ekspertise ud over fantasi!
Stor berøringsskærm, fremragende interaktiv oplevelse
10.4-tommer LCD, tydelig bølgeformsskærm, multi-touch-skærmen giver ingeniører mulighed for at arbejde mere effektivt. Knapperne og knapperne på det traditionelle oscilloskop bibeholdes for at imødekomme forskellige betjeningsvaner.
Multimeter med datalogger funktion, gør målingen mere nøjagtig
XDS4000 kan registrere dataene målt af multimeteret i den interne hukommelse eller eksterne U-disk og eksportere CSV-formatet til yderligere analyse. Optagelsessamplingsintervallet kan indstilles, der spænder fra 0,5 s til 10 s. Maksimal varighed: 3 dage for intern hukommelse og 10 dage for ekstern hukommelse.
Produktsammenligning
Sonde*2
Multimeterledning (valgfrit)
CD rom
Strømkabel
Q9 kabel
Hurtig guide
Aktuelt eksternt modul (valgfrit)
USB kabel
Model | XDS4352 | XDS4502 | XDS4354 | XDS4504 |
Båndbredde | 350 MHz | 500MHz | 350 MHz | 500MHz |
Sample Rate | 5GS/s | |||
Vandret skala (s/div) | 500ps/div - 1000s/div, trin for 1 - 2 - 5 | |||
Kanal | 2 | 4 | ||
Skærm | 10,4 tommer LCD touchskærm | |||
Rekordlængde | 400M | |||
Bølgeform Opdater Hastighed | 600,000 WFMS/S | |||
Vertikal følsomhed | 1MΩ :1mV/div~ 10V/div;50Ω: 1mV/div ~ 1V/div | |||
Lodret opløsning (A/D) | 8 bits | |||
Indgangsimpedans | 1MΩ±2%, parallelt med 15pF±5pF;50Ω ± 2% | |||
Indgangskobling | DC, AC, Jord | |||
Udløser type | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, CAN | |||
Afkodningstype(valgfri) | RS232, I2C, SPI, CAN | |||
Automatisk måling | Periode, Frekvens, Middel, PK-PK, RMS, Max, Min, Top, Base, Amplitude, Overshoot, Preshoot, Stigningstid, Falltid, +Pulsbredde, -Pulsbredde, +Duty Cycle, -Duty Cycle, Delay A →B, Forsinkelse A→B, Cyklus RMS, Markør RMS, Skærmdrift, FRR,FRF,FFR,FFF,LRR,LRF,LFR,LFF,Fase A→B, Fase A→B, +Pulstælling, -Pulstælling , Stigningskanttælling, Faldkanttælling, areal og cyklusområde. | |||
Bølgeform matematik | ＋, －, *, / ,FFT, FFTrms, Intg, Diff, Sqrt, Brugerdefineret funktion, | |||
Opbevaring af bølgeform | 100 bølgeformer | |||
Kommunikationsgrænseflade | USB-vært, USB-enhed; Trig ud (Bestået/Ikke bestået); LAN-port; VGA-port; EXT Trig ind | |||
Printerkompatibilitet | PictBridge | |||
Dimension | 422 mm (B)×226 mm (H)×135 mm (D) | |||
Vægt | Ca. 5 kg (uden tilbehør) | |||
Arb Waveform Generator Specifikationer
Max frekvens output | 50 MHz |
Sample Rate | 250 MS/s |
Kanal | 1 kanal |
LodretLøsning | 14 bits |
Amplitudeområde | 2mVpp - 5Vpp（ Mindre end eller lig med 50MHz）; 2mVpp - 20Vpp（ Mindre end eller lig med 25MHz） |
Bølgeformlængde | 16K |
ProduktionBølgeformer | Sinus, Square, Pulse, Ramp, Eksponentiel stigning, Eksponentiel Fald, Sin(x)/x, Step Wave, Noise og andre, i alt 64 indbyggede bølgeformer og brugerdefineret vilkårlig bølgeform |
Multimeter specifikationer (valgfrit)
Læsning i fuld skala | 4½ cifre | Auto rækkevidde | √ |
Måle | Spænding, Strøm, Kapacitans, Modstand, Frekvens, Driftscyklus, Kontinuitet, Diodetest | ||
Siden 1990 træder Lilliput ind i elektronikproduktindustrien, dens første produktserie er mini-farve LCD.
Ejet af Lilliput, OWON SmartTest produktlinje er blevet skabt for at "opfylde dine behov" inden for test- og måleudstyrsfeltet.
Gennem 2 årtiers indsats vokser Lilliput gradvist til at være et koncernselskab, der dækker 3 produktlinjer - mini-farve-LCD, test- og måleudstyr og energistyringssystem til hjemmet.
OWON-produkt kan findes i Asien, Nordamerika, Europa, Sydamerika, Oceanien og Afrika med globale partnere etableret i mere end 80 lande/regioner.
Lilliput (OWON) sparer ingen anstrengelser for at være en af de bedste producenter af originalt udstyr til test og måleudstyr i det verdensomspændende sortiment.
