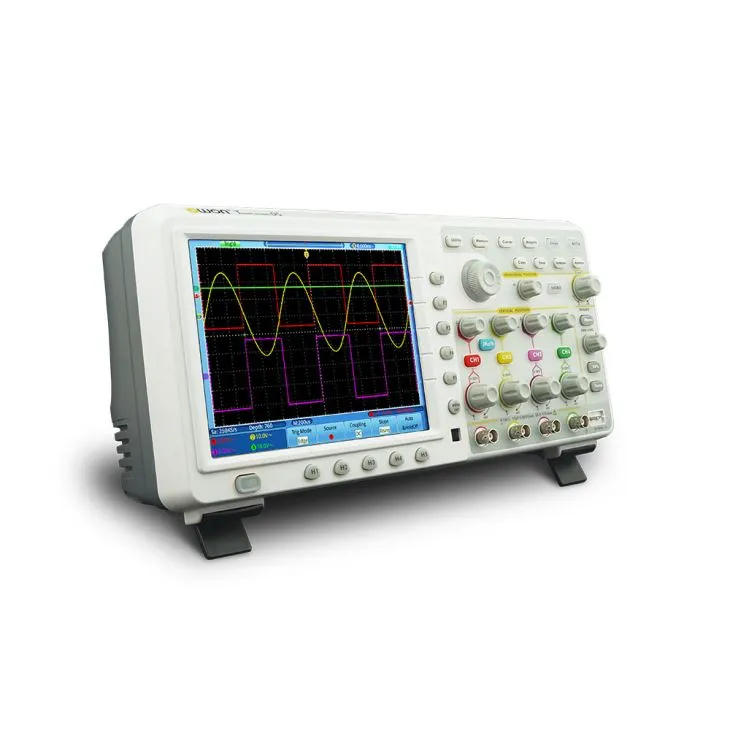

TDS Series Touch-Screen Digital Oscilloskop
- 70MHz-200MHz båndbredde, maks. 2GS / s prøvefrekvens
- 7,6 M rekordlængde
- 50.000 wfms / s waveform capture rate
- bølgeformszoomning (vandret / lodret) og lagring
- FFT-punkter (længde og opløsningsvariabel)
- Udvidelse af flere vinduer
- 8 tommer 800 x 600 pixel høj def LCD
- Multikommunikations interface: USB, VGA, LAN
- LabVIEW understøttet
| model nr. | Kanal | båndbredde | Prøvefrekvens | Optagelseslængde |
| TDS7074 | 4 | 70MHz | 1GS / s | 7,6 mio |
| TDS7104 | 4 | 100MHz | 1GS / s | 7,6 mio |
| TDS8104 | 4 | 100MHz | 2GS / s | 7,6 mio |
| TDS8204 | 4 | 200MHz | 2GS / s | 7,6 mio |
1. Skærmen
Ofte stillede spørgsmål
Hvilke faktorer bestemmer DSO sonde prissætning?
Sondebåndbredden og funktionen bestemmer dens prisfastsættelse.
Ifølge funktionen er der mange sondekategorier, herunder højspændingssonde, differentialsensor, aktiv højhastighedssonde og etc. Forskellige sondekategori prissætninger varierer fra mindre end USD10,00 til USD10,000.00.
Sonden fungerer som forbindelsesmedier fra kredsløb til oscilloskop, en højfidelitetssignaludgang er et must - i betragtning af dette, selv for passiv sonde, får dens indre struktur komplicerede dele til at kompensere kredsløbet.
| Model | TDS7074 | TDS7104 | TDS8104 | TDS8204 | |
|---|---|---|---|---|---|
| båndbredde | 70MHz | 100MHz | 200MHz | ||
| Kanal | 4 | ||||
| Prøvefrekvens | 1GS / s | 2GS / s | |||
| Waveform Capture Rate | 50.000 wfms / s | ||||
| Skærm | 8 "touch screen farve LCD | ||||
| Optagelseslængde | 7,6 mio | ||||
| Horisontal skala (s / div) | 2ns / div - 100s / div, trin med 1 - 2 - 5 | ||||
| Lodret opløsning (A / D) | 8 bit opløsning (4 kanaler samtidigt) | ||||
| Vertikal følsomhed | 2mV / div - 10V / div (ved input) | ||||
| Trigger Type | Edge, Pulse, Video, Hældning | ||||
| Trigger Mode | Auto, Normal, Single | ||||
| Waveform Math | +, -, ×, ÷, FFT | ||||
| Kommunikationsport | USB-vært, USB-enhed, VGA, LAN, AUX | ||||
| Dimension (W × H × D) | 380 × 180 × 115 (mm) | ||||
| Vægt (uden pakke) | 1,5 kg | ||||
SUPPORT
▶ USB-driver til alle serier OWON DSO og AWG
▶ PC software til TDS Series DSO
▶ TDS Serie DSO brugervejledning
TILBEHØR Tilbehør til genstand for endelig levering.
Strømkabel |
CD rom |
Hurtig guide |
USB-kabel |
Probe |
Probe Adjust |
Blød taske |
