SDS1104 4-CH Superøkonomisk type digitalt lageroscilloskop

- Båndbredde: 100MHz,4-Kanal
- Samplingshastighed: 1GS/s
- Ultratynd krop
- SCPI og LabVIEW understøttet

Send forespørgsel

Chat nu

Produkt introduktion

SDS1104 4-CH Superøkonomisk type digitalt lageroscilloskop

- Båndbredde: 100MHz
- 4-Kanal
- Samplingshastighed: 1GS/s
- Ultratynd krop
- 7 tommer LCD med høj opløsning
- SCPI og LabVIEW understøttet

1694423601930

Specifikke detaljer

1694423682121

1694424297739

7 overbevisende grunde til at vælge det

Vis alle målinger med ét klik

Indbygget 39 typer automatisk måling, vis alle måleværdier

medet enkelt klik, praktisktil

sebølgeform information.

Indbygget FFT-spektrumanalysefunktion

Det giver FFT rms-funktionen, som

bakker opHamming, Hanning, Blackman,

Rektangel, Kaiser, Bartlrtt.

Auto markør funktion

Auto markør funktion kan hurtigt

mål forskellen mellem to punkter på bølgeformen, hjælp ingeniører med at analysere bølgeformen til måling i realtid.

Waveform Zoom funktion

Den øverste del er hovedvinduet, som viser hele

bølgeform, og den nederste del er det forstørrede område, hvilket hjælper med at observere flere bølgeformdetaljer og gøre det lettere at læse parameterdata.

Waveform storage funktion

16 sæt bølgeformer kan gemmes i den interne hukommelse eller U-disk. Den gemte bølgeform og den temamålte bølgeform kan sammenlignes og

analyseret

Bemærk: Den gule bølgeform er den aktuelle målte bølgeform, og den blå bølgeform er den gemte bølgeform.

Bølgeform matematisk funktion

Indeholder +,-,",/, FFT, omvendt, let at håndtere testproblemer.

Kommunikation mellem oscilloskop og værtscomputer

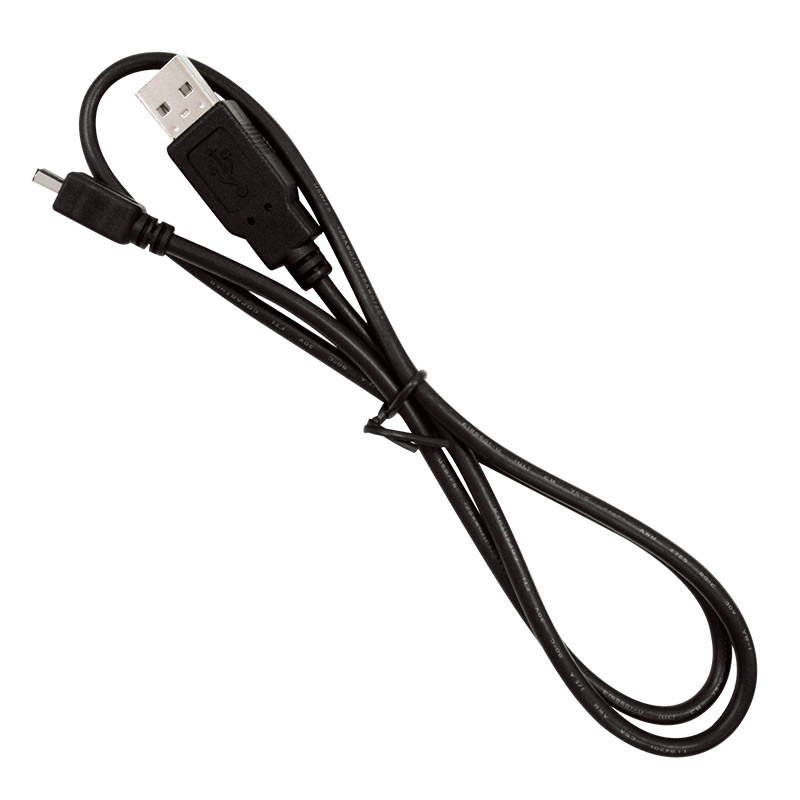

Understøtter SCPl, LabVIEW kommunikationsfunktion. Kommuniker med computeren via det medfølgende USB-kabel.

Specifikke parameterdetaljer

1698222786828

Om OWON

specifikationer

Model	SDS1104
Båndbredde	100 MHz
Sample Rate	1GS/s
Vandret skala (s/div)	2ns/div - 1000s/div, trin for 1 - 2 - 5
Kanal	4
Skærm	7" farve LCD, 800 x 480 pixels
Rekordlængde	20K
Sondedæmpningsfaktor	1X, 10X, 100X, 1000X
Indgangskobling	DC, AC og GND
Vertikal følsomhed	5mV/div - 5V/div (ved input)
Trigger type	Edge, Video
Trigger-tilstand	Auto, Normal og Single
Markørmåling	△V, △T mellem markører,△V og △T mellem markører,Auto-markører
Automatisk måling	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vavg, Vrms, Cycle RMS, Cursor RMS, Overshoot, Preshoot, Freq, Periode, Stigetid, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Delay A→B ↑, Delay A→B↓, Fase A→B ↑, Fase A→B↓, +Pulse Count, -Pulse Count , Stigningskanttælling, Faldkanttælling, Areal, Cykelområde
Bølgeform matematik	＋, －, x, ÷, inverter, FFT
Waveform Storage	16 bølgeformer
Kommunikationsgrænseflade	USB-vært, USB-enhed
Frekvens tæller	ledig
Strømforsyning	100V - 240V AC, 50/60Hz, CAT II
Strømforbrug	＜15W
Dimension (B x H x D)	301 x 152 x 70 mm
Enhedens vægt	1,10 kg
