XDS-serie Waveform Generator Digital Oscilloskop

Super Performance + 8-bit, 12-bit eller 14-bit høj opløsning ADC, genoprettelse af bølgeformdetaljen fuldt ud + 40M rekordlængde og 75.000 wfms / s waveform refresh rate + lav baggrundsstøj, vertikal følsomhed i 1 mV / div - 10 V / div + multitrigger og busafkodningsfunktion + SCPI og LabVIEW understøttet Creative New Look + ultratynde kropsdesign, mindre pladsindkvartering + multi-interface integration - USB-vært, USB-enhed, USB-port til PictBridge, LAN , AUX og mere + VGA-port - bedre løsning til videoudvidelse og undervisning demonstration + 8 tommer 800 x 600 høj opløsning LCD + valgfri multi-touch skærm, mere brugervenlig driftsoplevelse n-in-1 fungerer som datalogger, og multimeter med data logging funktion og dual-channel 25MHz / 50MHz vilkårlig bølgeform generator, desuden batteri og WiFi modul understøttes

Send forespørgsel

Chat nu

Produkt introduktion

1. 12/14-bit ADC og original forstørrelsesfunktion

XDS-serien introducerer 12/14 bit hardware ADC, præcisionen er 16/64 gange mod andre oscilloskop på markedet. Udstyret med OWONs originale forstørrelsesfunktion kan observere signalet ned til 31.25μV / div.

12/14-bit ADC og original forstørrelsesfunktion

Ofte stillede spørgsmål

Hvad er oscilloskopets realtidsprøvehastighed

Realtidsprøvehastighed er prøveudtagningsintervallet omvendt af en enkelt opkøb af konsekutive prøver. Som vi ved, er det højeste niveau på nuværende tidspunkt, at fire kanaler kører samtidigt.

Prøvefrekvens er defineret af "dot / second", normalt skal realtidsprøvehastigheden være fem gange analog båndbredde eller meget højere end den.

Ofte stillede spørgsmål

Hvilke faktorer bestemmer DSO sonde prissætning?

Sondebåndbredden og funktionen bestemmer dens prisfastsættelse.

Ifølge funktionen er der mange sondekategorier, herunder højspændingssonde, differentialsensor, aktiv højhastighedssonde og etc. Forskellige sondekategori prissætninger varierer fra mindre end USD10,00 til USD10,000.00.

Sonden fungerer som forbindelsesmedier fra kredsløb til oscilloskop, en højfidelitetssignaludgang er et must - i betragtning af dette, selv for passiv sonde, får dens indre struktur komplicerede dele til at kompensere kredsløbet.

SUPPORT

▶ PC-software til OWON XDS Series n-i-1 DSO

▶ USB-driver til alle serier OWON DSO og AWG

▶ LabVIEW udviklingscase til XDS Series DSO

▶ app til OWON XDS Series n-i-1 DSO

▶ XDS Series n-i-1 DSO brugervejledning

TILBEHØR Tilbehør til genstand for endelig levering.

Strømkabel

CD rom

Hurtig guide

USB-kabel

Probe

Probe Adjust

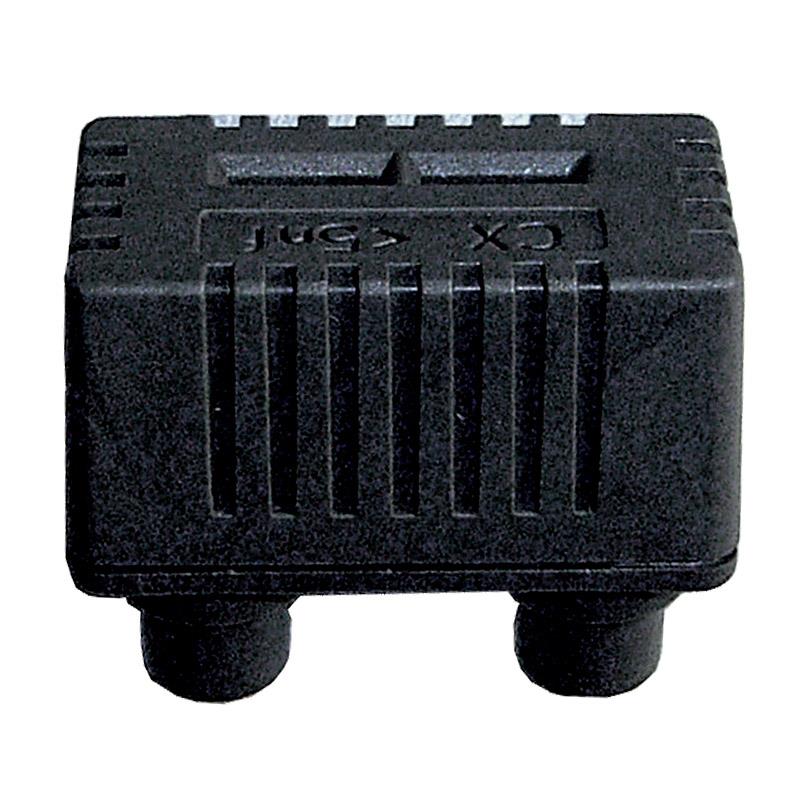

Kapacitans Ekst

Modul (valgfrit)

Multimeterleder

(valgfri)

Q9 (optoinal)

Blød taske

(valgfri)

Batteri

(valgfri)

Model	XDS3062A	XDS3102A	XDS3202A	XDS3102	XDS3202E	XDS3202	XDS3302
båndbredde	60MHz	100MHz	200MHz	100MHz	200MHz		300MHz
Prøvefrekvens	1GS / s					2GS / s	2.5GS / s
Lodret opløsning (A / D)	12 bit		14 bit	8bits
Optagelseslængde	40M
Horisontal skala (s / div)	2ns / div - 1000s / div, trin med 1 - 2 - 5		1ns / div - 1000s / div, trin med 1 - 2 - 5	2ns / div - 1000s / div, trin med 1 - 2 - 5	1ns / div - 1000 s / div, trin med 1 - 2 - 5
Kanal	2 + 1 (ekstern)
Skærm	8 "farveskærm, 800 x 600 pixel
Trigger Type	Edge, Video, Pulse, Hældning, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 og CAN (valgfrit)
Buskodning	I2C, SPI, RS232 og CAN (valgfri)
Kommunikationsgrænseflade	USB-vært, USB-enhed, USB-port til PictBridge, Trig Out (P / F), LAN og VGA (ekstraudstyr)
Strømforsyning	100V - 240V AC, 50 / 60Hz, CAT II
Strømforbrug	<>
Sikring	2A, T klasse, 250V
Batteri (valgfrit)	3,7V, 13200mAh
Dimension (B x H x D)	340 x 177 x 90 mm
Vægt	2,60 kg
