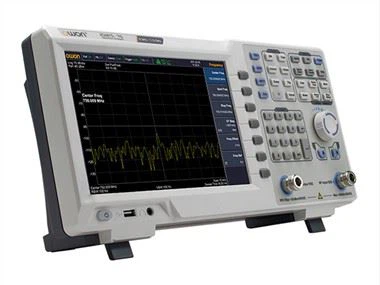

NSA1000P Serie Spektrum Analysator

+ Frekvensområde 9kHz - 7.5GHz
+ -162 dBm vist gennemsnitsstøjniveau (DANL)
+ Fasestøj -106 dBc/Hz @1GHz og offset ved 10 kHz
+ Total amplitude nøjagtighed<0.7 dB
+ 1 Hz minimum opløsning båndbredde (RBW)
+ EMI pre-compliance testkit, valgfri EMC test software
+ Vandfaldsplotgrafik, modulationssignalkvalitetsanalyse, lyddemodulation osv. flere generelle og udvidede testfunktioner.
+ Standard bestået/ikke bestået test og alarmfunktion på stedet
+ Adopter helt digital mellemfrekvensteknologi
+ Flere grænseflader: USB-vært, USB-enhed, LAN, øretelefongrænseflade, HDMI
+ 10.4-tommer multi-touch-skærm

Send forespørgsel

Chat nu

Produkt introduktion

+ Frekvensområde 9kHz - 7.5GHz

+ -162 dBm vist gennemsnitsstøjniveau (DANL)

+ Fasestøj -106 dBc/Hz @1GHz og offset ved 10 kHz

+ Total amplitude nøjagtighed<0.7 dB

+ 1 Hz minimum opløsning båndbredde (RBW)

+ EMI pre-compliance testkit, valgfri EMC test software

+ Vandfaldsplotgrafik, modulationssignalkvalitetsanalyse, lyddemodulation osv. flere generelle og udvidede testfunktioner.

+ Standard bestået/ikke bestået test og alarmfunktion på stedet

+ Adopter helt digital mellemfrekvensteknologi

+ Flere grænseflader: USB-vært, USB-enhed, LAN, øretelefongrænseflade, HDMI

+ 10.4-tommer multi-touch-skærm

7.5Ghz

Frekvensområde

-162 Dbm

DANL

1Hz

Minimum opløsning båndbredde

10.4- tomme

multi-touch skærm

Fremragende præstation

1Hz minimum opløsningsbåndbredde (RBW), der effektivt adskiller de nærliggende signaler

Hurtig optagelsesfunktion

Bilfjernnøgler, TPMS-dæktryksmoduler og små trådløse moduler bruger normalt ASK/FSK-modulation. XSA800 kan fuldføre indfangningen af ASK/FSK-signaler og direkte opnå dens centerfrekvens, effekt og offset-parametre.

Fremragende evne til at måle små signaler

-163 dBm DANL (vist gennemsnitsstøjniveau), kan observere svagere små signaler

Mere nøjagtige støjsvage målinger

Fase støj<- 106 dBc/Hz @1GHz at 10 kHz offset

Bestået/Ikke bestået funktion

Afgør hurtigt, om testresultaterne består

Vandfald plot grafik

Se opførsel af varierende signalparametre over tid. spore frekvensen og effektadfærden over tiden, især intermitterende signaler. Brugeren kan bruge vandfaldsplotgrafik til at analysere stabiliteten af et signal over tiden eller til at identificere intermitterende interferenssignaler i kommunikationssystemer.

Giver EML pre-compliance test funktion

Udstyret med EMl-filter (6dB) og kvasi-peak-detektor som standard, er det mere nøjagtigt til EMl-fortest og diagnose, og komplet test- og produktionsrapport kan udfyldes ved at bruge understøttende software.

Giver flere udvidede funktionstilstande

Standard modulationssignalkvalitetsanalyse, lyddemodulation, feltstyrkemåling, kanalmåling og frekvenstæller osv. flere generelle og udvidede testfunktioner.

modulationssignalkvalitetsanalyse

lyddemodulation

kanalmåling

frekvenstæller

Tilbyder EMC-testfunktion (kræver valgfri software)

Indbygget mere end 200 almindelige EMC-teststandarder og regulativskabeloner. Brugeren vælger den tilsvarende skabelon. og softwaren indstiller automatisk spektrumanalysatoren og registrerer testdataene. Data og krav kan sammenlignes på samme skærm, brugere kan også tilpasse regler for sammenlignende analyse.
