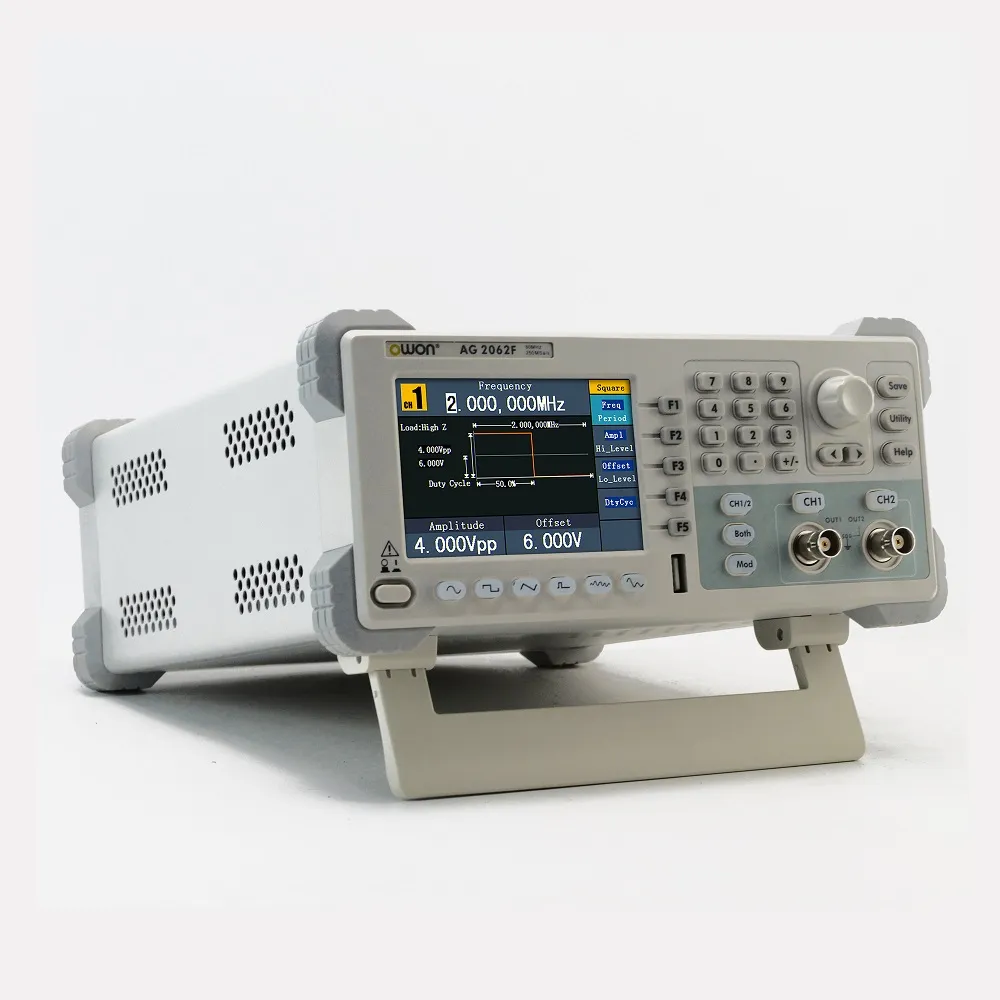

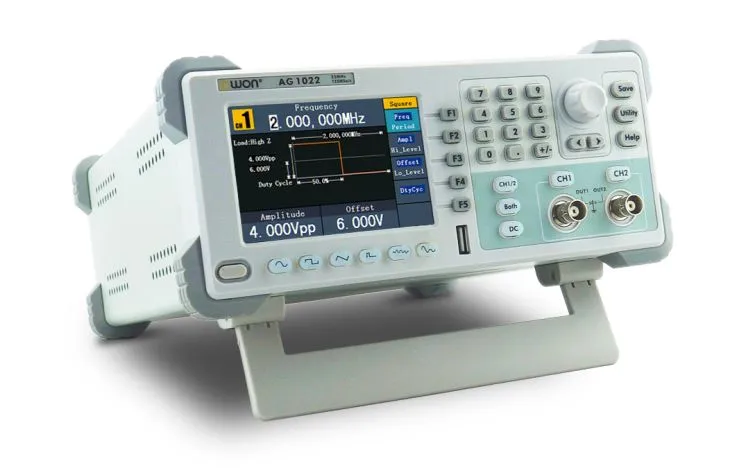

AG Serie 2-CH Vilkårlig Bølgeform Generator
- Op til 250MS/s samplingshastighed og 1μHz frekvensopløsning
- Vertikal opløsning: 14 bit, op til 1M arb-bølgeformlængde
- Omfattende bølgeform output: 5 grundlæggende bølgeformer, og
45 indbyggede vilkårlige bølgeformer
- Omfattende modulationsfunktioner: AM, FM, PM, FSK, PWM, ASK, PSK, Sweep og Burst
- Integreret frekvenstæller med høj nøjagtighed, understøttet område 100mHz - 200MHz
- Understøttet SCPI
- 4 tommer høj opløsning (480 × 320 pixels) TFT LCD-skærm
AG Serie 2-CH Vilkårlig Bølgeform Generator
Avanceret DDS-teknologi, max 60MHz frekvensoutput
Op til 250MS/s samplingshastighed og 1μHz frekvensopløsning
Lodret opløsning:
14 bit, op til 1M arb-bølgeformlængde
Omfattende bølgeform output:
5 grundlæggende bølgeformer og 45 indbyggede vilkårlige bølgeformer
Omfattende moduleringsfunktioner:
AM, FM, PM, FSK, Sweep, Burst osv.
SCPI og LabVIEW understøttet
4 tommer høj opløsning
(480 × 320 pixels) TFT LCD-skærm
100mHz - 200MHz
frekvenstæller med høj nøjagtighed integreret
AG Series 2-CH Arbitrary Waveform Generator er en alsidig løsning,med to kanaler til samtidig signalgenerering. Med et bredt frekvensområde og 14-bit lodret opløsning sikrer den præcis bølgeformskontrol. Generatoren understøtter flere modulationstyper, herunder AM, FM og PWM, hvilket giver fleksibilitet til forskellige applikationer. Dens intuitive grænseflade, store skærm og USB-forbindelse øger brugervenligheden. AG-serien er ideel til uddannelses-, forsknings- og industrielle formål og giver pålidelig og tilpasselig bølgeformgenerering til forskellige test- og eksperimenteringsbehov.
Dual Channel Epuivalent Output
AG Series 2-CH Arbitrary Waveform Generator udmærker sig med dobbelt ækvivalent kanaloutput,muliggør sømløs bølgeform og statusreplikering mellem kanaler. Denne innovative funktion giver mulighed for præcis frekvens-, amplitude- og fasekobling. Ideel til applikationer, der kræver synkroniserede dual-channel signaler, den tilbyder forbedret fleksibilitet og bekvemmelighed i bølgeformgenerering til forskellige testscenarier.
Indbyggede 45 vilkårlige bølgeformer
AG-serien kan prale af et rigt lager af 45 indbyggede vilkårlige bølgeformer, der giver et alsidigt grundlag for signalgenerering. Derudover har denet bredt udvalg af almindelige bølgeformer til uddannelse og industri, opdelt i almindelige, matematik, teknikere, vinduer og andre typer. Denne klassifikation forbedrer brugertilgængeligheden og tilbyder en bred vifte af signaler til forskellige applikationer, fra grundlæggende eksperimenter til avancerede tekniske opgaver.
Indbygget 200MHz hardwaretæller
AG Series 2-CH Arbitrary Waveform Generator er udstyret med en indbygget 200MHz hardwaretæller, der sikrer præcise frekvensmålinger. Med en6-bit/sek. frekvens, det rummeret bredt frekvensområde fra 100MHz til 200MHz. Denne funktion muliggør nøjagtige målinger af signaltid, driftscyklus og pulsbredde, hvilket forbedrer generatorens muligheder for detaljeret bølgeformsanalyse og test.
Om OWON
| Model | AG1012 | AG1012F | AG1022 | AG1022F | AG2052F | AG2062F |
|---|---|---|---|---|---|---|
| Kanal | dobbelt | |||||
| Frekvens output | 10 MHz | 25 MHz | 50 MHz | 60 MHz | ||
| Prøve Bedøm | 125MS/s | 300 MS/s | ||||
| Lodret opløsning | 14 bit | |||||
| Bølgeform | ||||||
| Standard bølgeform | Sinus, Firkant, Puls, Rampe og Støj | |||||
| Vilkårlig bølgeform | Eksponentiel stigning, eksponentielt fald, Sin(x)/x, Step Wave og andre, i alt 45 indbyggede bølgeformer og brugerdefineret vilkårlig bølgeform | |||||
| Frekvens (opløsning 1μHz) | ||||||
| Sinus | 1μHz - 10MHz | 1μHz - 25MHz | 1μHz - 50MHz | 1μHz - 60MHz | ||
| Firkant | 1μHz - 5MHz | 1μHz - 5MHz | 1μHz - 25MHz | 1μHz - 30MHz | ||
| Puls | 1μHz - 5MHz | 1μHz - 5MHz | 1μHz - 10MHz | 1μHz - 15MHz | ||
| Rampe | 1μHz - 1MHz | |||||
| Støj | 25MHz (-3dB) (typisk) | |||||
| Bølgelængde | 2-8K pkt | 2-1M pt | ||||
| Amplitude | ||||||
| Amplitude | 1mVpp - 10Vpp (50Ω), 1mVpp - 20Vpp (høj impedans) | |||||
| Modulation | ||||||
| Modulationsbølgeform | / | AM, FM, PM, FSK, Sweep og Burst | AM, FM, PM, FSK, Sweep og Burst | |||
| Modulationsfrekvens | / | 2mHz til20.00KHz (FSK 1μHz - 100KHz) | ||||
| Mekanisk | ||||||
| Dimension (B×H×D) | 235 × 110 × 295 (mm) | |||||
| Enhedens vægt | 3.00 kg | |||||
